詳細說明

機床概述

本機床適用于各種管料、棒料、特別適合軸承套圈、汽車配件、制冷配件類零件的大批量切割加工。其主要特點有：

1、 機床采用PLC控制，通過人機界面就可以調整加工工藝參數，方便操作。

2、 機床采用伺服定位及切料，一次送料多次切割，高精度，高效率的特點。伺服定位（鋼管不動，拖板動），從而彌補了以往機床對銹料、油料、彎料送料不足和送料后反彈的弊端，杜絕廢品的出現。

3、 機床縱橫向拖板都使用雙伺服系統控制，具有響應速度快，進給穩定的特點，管件直的條件下確保精度到±0.05mm 。

4、 機床采用十字交叉導軌具有剛性好、摩擦力小、使用壽命長、精度高、維修方便的特點。

5、 機床具有斷刀、無料、余料不足報警功能，計數停頓功能。提高生產效率，方便操作，可實現一人多機管理。

6、 機床割刀具有快進、快退的特點，從而提高了工作效率。對壁厚較厚產品可以實現斷鐵屑功能。減少鐵屑纏繞保護刀具，提高使用壽命。

7、 對刀具采用吹氣冷卻方式，且僅在進刀時吹氣，即冷卻了刀頭，又節省了用氣量。

新昌縣三六精密機械有限公司 切管機主要技術參數
型號		SL-GZ40	SL-GZ60	SL-GZ80	SL-GZ100	SL-GZ120	SL-GZ140	SL-GZ160
加工范圍		15mm-40mm	30mm-62mm	50mm-80mm	70mm-100mm	80mm-120mm	110mm-140mm	120mm-160mm
最大加工長度		80mm
移動量	軸向	90mm	90mm	90mm	90mm	90mm	90mm	90mm
	徑向	50mm	50mm	50mm	50mm	50mm	50mm	50mm
主軸	最高轉速(r/分鐘）	1440/min	1440/min	960/min	960/min	720/min	720/min	720/min
	通孔直徑	42.5	62.5	80.5	102	123	141	161
進給系統	軸向速度(mm/s)	150	150	150	150	150	150	150
	徑向速度(mm/s)	150	150	150	150	150	150	150
排屑系統		自動側排屑
進料系統		液壓自動后進料
主電機功率		4KW-4G	4KW-4G	4KW-6G	5.5KW-6G	5.5KW-8G	5.5KW-8G	7.5KW-8G
液壓壓力		2.5mpa-3.5mpa
機床外形尺寸		1880x1600x680	1880x1600x680	1980x1600x780	1980x1600x780	1980x1600x880	2380x1600x980	2580x1600x1080
機床重量		約900KG	約1000KG	約1100KG	約1200KG	約1500KG	約1800KG	約2000KG
加工節拍（個/分鐘）		以6201為例。32.4x3.8x10主軸轉速1100轉/min。進刀速度140m/min.30-35只/分鐘	以6205為例。52.5x5x15主軸轉速780轉/min。進刀速度135m/min.20-26只/分鐘	以6207為例。72.5x7x17主軸轉速580轉/min。進刀速度130m/min.14-18只/分鐘	以6210為例。90.6x7.5x20主軸轉速450轉/min。進刀速度125m/min.6-10只/分鐘	以6212為例。110.8x9.5x22主軸轉速300轉/min。進刀速度110m/min.5-8只/分鐘	以6215為例。130.8x10.5x25主軸轉速250轉/min。進刀速度110m/min.4-6只/分鐘	以6217為例。150x12.2x28主軸轉速250轉/min。進刀速度110m/min.2-3只/分鐘

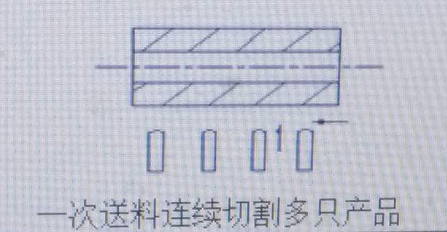

加工示例
備注		可加倒角功能
